  • نام پروژه : یادمان شهری پارک باهنر اهواز
  • آدرس محل احداث :اهواز - باهنر
  • متراز زیربنا :0 مترمربع
  • سال ساخت :1402
  • تعداد واحد ها :0
  • تعداد طبقات :0


جزییات

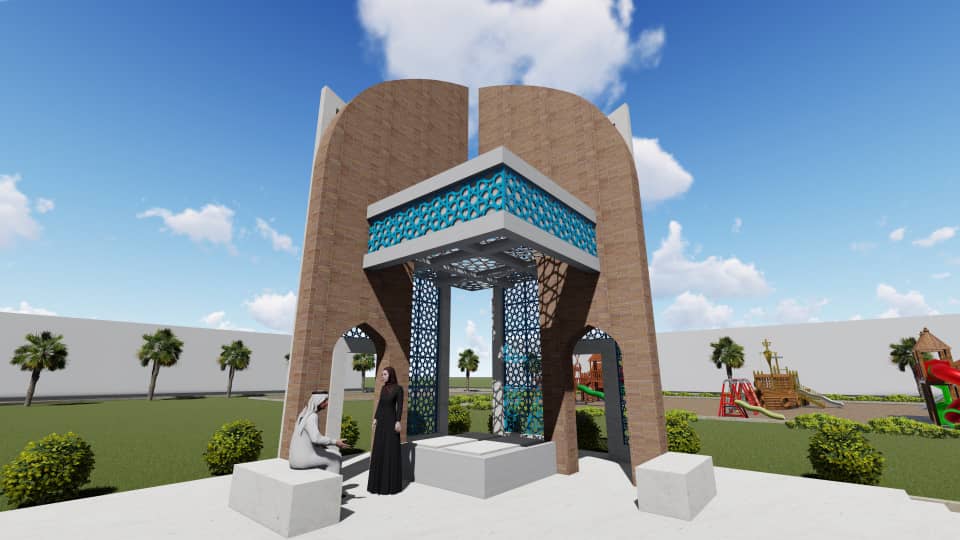

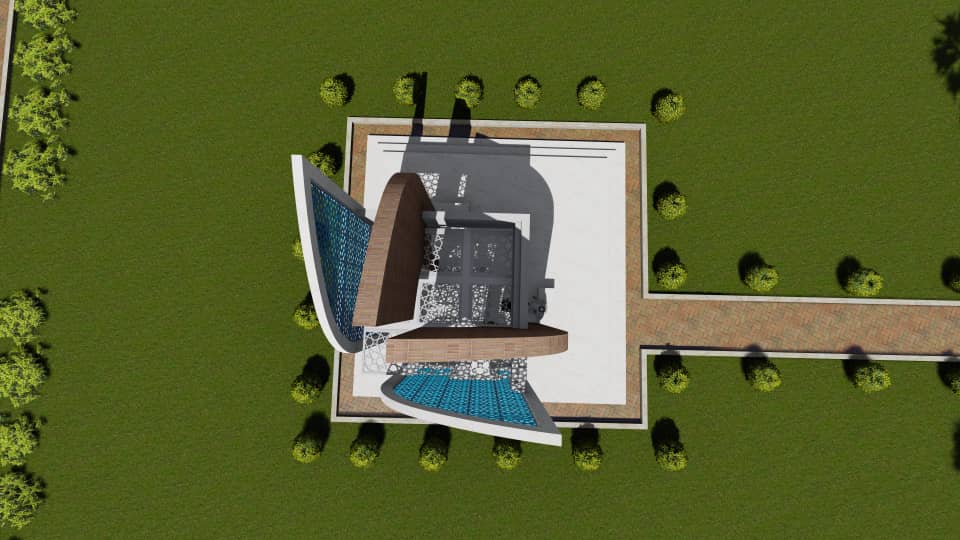

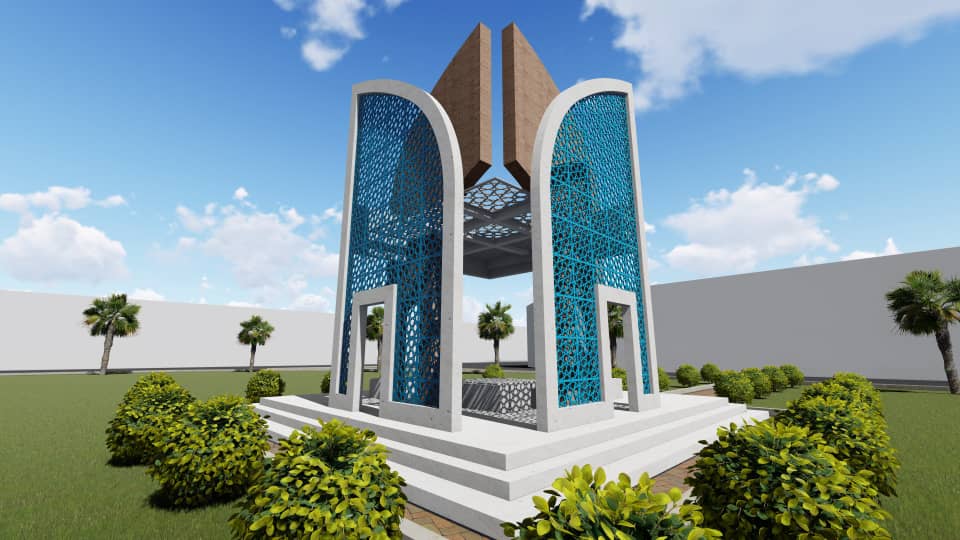

طراحی معماری یادمان پارک شهید باهنر اهواز به سفارش شهرداری اهواز توسط مهندس مجتبی صفاریان طراحی شد و سپس طراحی این سازه ی خاص به شرکت مهندسین مشاور سازه نو محول شد.

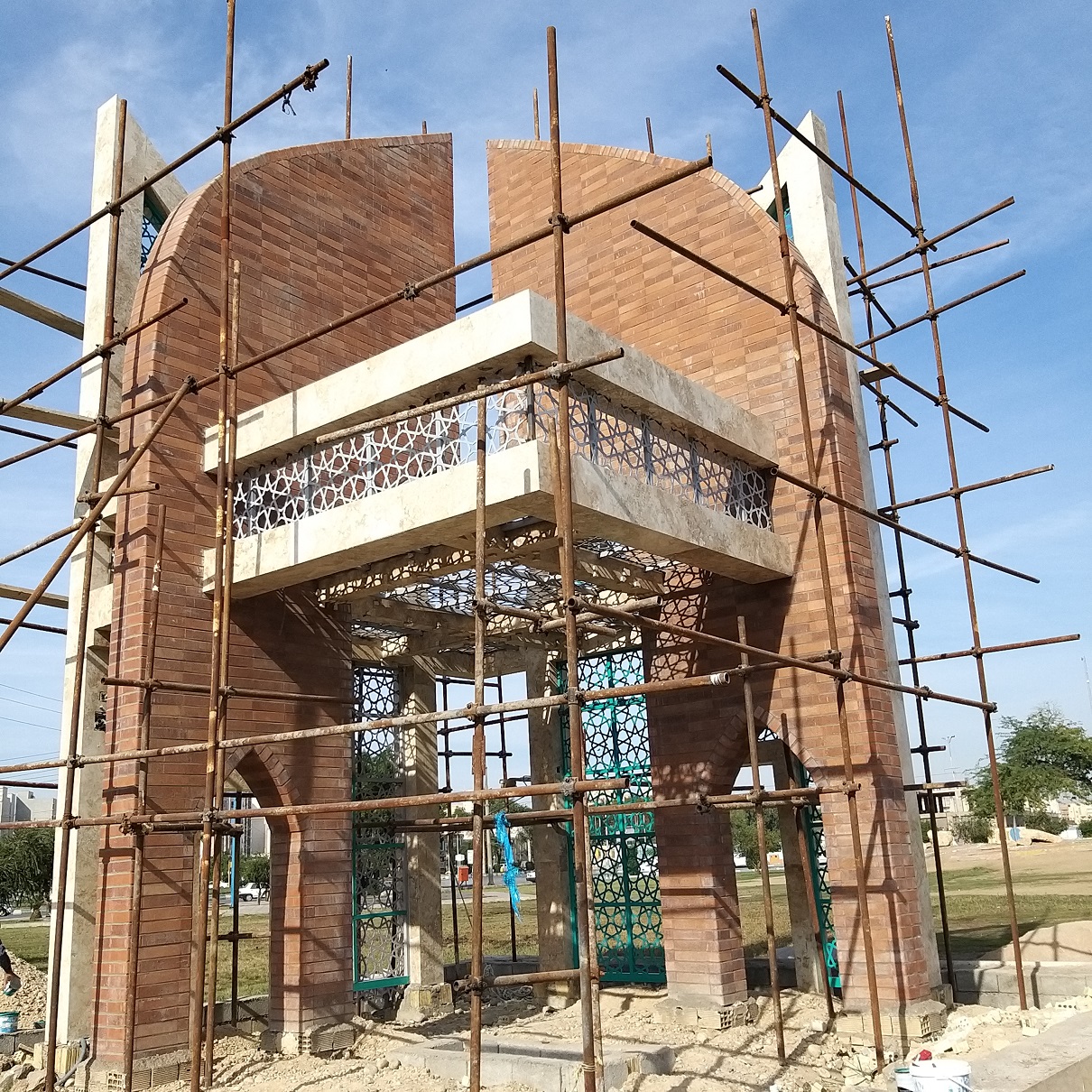

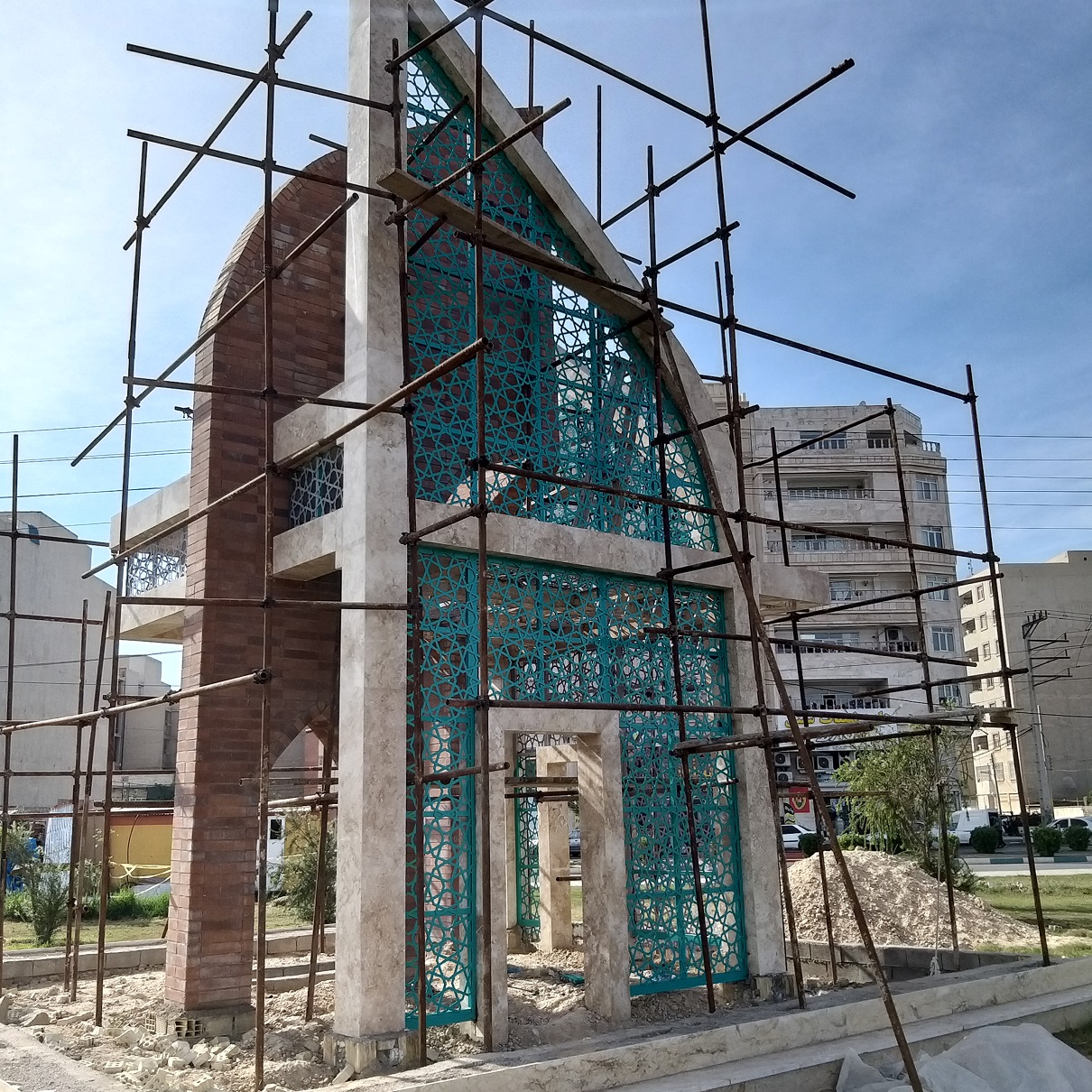

اسکلت این سازه زیبا از جنس اجزای فولادی است و مهمترین چالش آن کنسولهای 5 متری ست که با ترفند مناسبی ضمن اینکه به ستونهای متناظر خود با اتصالهای مناسب گیردار متصل شده اند ، در قسمتی از طول دهانه و بدون اینکه خللی در حجم و شکل طراحی شده در معماری وارد شود این تیرهای کنسول طویل از روی تیرهای زیرسری کمکی رد شده اند و در نهایت نیروها و تغییر مکان و خیز آنها در محدوده ی استاندارد و مناسب قرار گرفته اند. در بخشهای مختلف سازه و فراخور نیاز طرح معماری، شبکه اعضای طولی و افقی از ورقهای سی ان سی شده ی فولادی جانمایی و محاسبه شده است. ارتفاع نهایی سازه مذکور از سطح فونداسیون تا بالاترین بخش آن حدود 8 متر در نظر گرفته شده است.برای سیستم باربر جانبی از اتصالات صلب+بادبندهای همگرای شِورون استفاده شده است.
